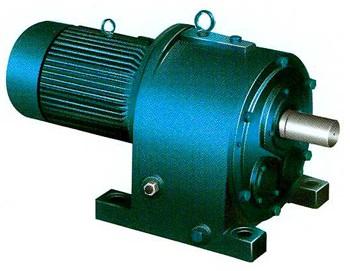

硬齒面圓柱齒輪減速器
一、概述
硬齒面減速器主要包括平行軸系列和垂直軸系列．平行軸減速器是按國家標準 (JB／T8853—200。1)生產，產品經優化設計。具有國際八十年代先進水平，它主要包括ZDY(單級)、ZLY(兩級)、ZSY(三級)和ZFY(四級)四大系列，垂直軸減速器是按國家標準(』B／T9002—1999)生產．用于輸入軸與輸出軸呈垂直方向布置的傳動裝置．它主要包括DBY、DCY和DFY三大系列；
1．性能特點
(1)中心距．公稱傳動比等主要參數均經優化設計，主要零、部件—里換性好
(2)齒輪均采用優質合金鋼經滲碳、淬火而成．齒面硬度達54～62HRC
(3)體積小、重量輕、精度高、承載能力大、效率高，壽命長，可靠性高、傳動平穩、噪聲低。
(4)一般采用油池潤滑．自然冷卻，當熱功率不能滿足時，可采用循環油澗滑或風扇。冷卻盤管冷卻。
2、應用范圍
(1)輸入轉速一般n、≤1500r／min．
(2)齒輪傳動圓周速度不大于20mis。
(3)工作環境—40_50~'C．如果低于0℃．啟動前潤滑油應預熱至0℃以上。本減速器可用于正反兩個方向運轉。
(4)可廣泛用于冶金、礦山、化工、建材、起重、運輸、紡織、造紙、儀器、塑料、橡膠、工程機械、能源等工業部門。
二、選用方法
1、已知參數和條件
原動機名稱，功率P1= kW 轉速n1= r／min
工作機名稱，功率P2= kW 轉速n2= r／min
要求的傳動比i=n、／n，
每天工作小時數 h，每小時啟動次數 次，每小時運轉周期 ％．
負荷特點(平穩、沖擊、嚴重沖擊)．可靠度要求(一般、較高、高)
環境溫度 ℃，現場散熱條件，冷卻水溫度 ℃
聯軸器型式．齒輪軸軸伸上是否還要承受其他附加力
裝配方式 型，輸出軸旋向(雙向旋轉時請說明主旋向)
有無其他特殊要求
2、按額定功率選擇規格型號
平行軸系列齒輪箱的公稱輸入功率P。(表9—20)按載荷平穩，每天工作時間小于或等于10h，每小時啟動不超過5次．允許啟動轉矩為工作轉矩的2倍。單向運轉，單對齒輪的接觸強度安全系數約為1，失效概率小于或等于1％等條件計算確定的，，齒輪箱雙向運轉時．需視情況將PA乘上0．8—1．0的系數， 當反向載荷大，換向頻繁、選用的可靠度系數K。較低時．系數取較小值．反之取較大值，、
所選齒輪箱的額定功率必須滿足：P(：二P：KAK；K。≤PA
式中：
Pc—計算功率
P2—工作機功率
KA—使用系數．
KS—啟動系數
KR—可靠度系數
3、按許用熱功率校核
平行軸系列齒輪箱的許用熱功率P，適用于環境溫度20C．每小時100％連續運轉和功率利用率(P2／P1·100％)為100％的情況，條件不同時須進行修正。
三、TY硬齒面減速機外形安裝圖：
頁插圖/20141212202232926.png)
減速機的外形尺寸及安裝尺寸
| 規格 |
d2
(m6)
|
L2 |
b2 |
t2 |
H |
L1 |
H1 |
B2 |
B |
B1 |
A |
A1 |
A2 |
H2 |
D |
重量
（Kg）
|
潤滑油量（L) |
| 50 |
24 |
36 |
8 |
27 |
112 |
178 |
230 |
47 |
180 |
220 |
160 |
200 |
40 |
25 |
12 |
25 |
0.6 |
| 63 |
25 |
42 |
8 |
28 |
132 |
206 |
271 |
60 |
205 |
245 |
160 |
200 |
40 |
25 |
14.5 |
32 |
0.9 |
| 80 |
35 |
58 |
10 |
38 |
180 |
238 |
362 |
81 |
240 |
290 |
210 |
260 |
50 |
30 |
18.5 |
46 |
1.6 |
| 100 |
45 |
82 |
14 |
48.5 |
200 |
261 |
398 |
103 |
275 |
330 |
260 |
320 |
60 |
40 |
24 |
75 |
1.8 |
| 112 |
50 |
82 |
14 |
53.5 |
225 |
273 |
438 |
98 |
285 |
350 |
285 |
350 |
65 |
40 |
24 |
88 |
2.5 |
| 125 |
55 |
82 |
16 |
59 |
250 |
295 |
480 |
99 |
320 |
390 |
310 |
385 |
75 |
50 |
28 |
99 |
3.1 |
| 140 |
65 |
105 |
18 |
69 |
265 |
312 |
492 |
127 |
350 |
420 |
350 |
420 |
75 |
50 |
35 |
155 |
3.8 |
| 160 |
75 |
105 |
20 |
79.5 |
315 |
337 |
585 |
118 |
385 |
480 |
380 |
480 |
100 |
60 |
42 |
184 |
5.9 |
| 180 |
85 |
130 |
22 |
90 |
355 |
368 |
638 |
141 |
405 |
500 |
425 |
535 |
110 |
70 |
42 |
257 |
7.5 |
| 200 |
95 |
130 |
25 |
100 |
375 |
394 |
689 |
147 |
425 |
530 |
480 |
590 |
110 |
70 |
42 |
315 |
9.2 |
| 224 |
100 |
165 |
28 |
106 |
425 |
440 |
770 |
185 |
460 |
560 |
515 |
655 |
140 |
80 |
48 |
428 |
12 |
| 250 |
110 |
165 |
28 |
116 |
475 |
472 |
875 |
191 |
480 |
580 |
585 |
725 |
140 |
80 |
48 |
593 |
18.3 |
| 代號 |
電機機座號 |
| 80 |
90S |
90L |
100L |
112M |
132S |
132M |
160M |
160L |
180M
|
180L |
200L |
225S |
225M |
250M |
280S |
280M |
| AC |
165 |
175 |
175 |
205 |
250 |
270 |
270 |
325 |
325 |
360 |
360 |
400 |
450 |
450 |
495 |
555 |
555 |
| AD |
150 |
155 |
155 |
180 |
190 |
210 |
210 |
255 |
255 |
285 |
285 |
310 |
345 |
345 |
385 |
410 |
410 |
| L |
50 |
413 |
428 |
463 |
-- |
-- |
-- |
-- |
-- |
-- |
-- |
-- |
-- |
-- |
-- |
-- |
-- |
-- |
| 63 |
445 |
456 |
481 |
-- |
-- |
-- |
-- |
-- |
-- |
-- |
-- |
-- |
-- |
-- |
-- |
-- |
-- |
| 80 |
-- |
483 |
508 |
554 |
574 |
-- |
-- |
-- |
-- |
-- |
-- |
-- |
-- |
-- |
-- |
-- |
-- |
| 100 |
-- |
499 |
524 |
581 |
601 |
644 |
704 |
-- |
-- |
-- |
-- |
-- |
-- |
-- |
-- |
-- |
-- |
| 112 |
-- |
503 |
528 |
573 |
593 |
633 |
708 |
793 |
838 |
863 |
-- |
-- |
-- |
-- |
-- |
-- |
-- |
| 125 |
-- |
-- |
-- |
591 |
611 |
685 |
730 |
803 |
853 |
877 |
945 |
-- |
-- |
-- |
-- |
-- |
-- |
| 140 |
-- |
-- |
-- |
602 |
622 |
712 |
747 |
824 |
869 |
894 |
934 |
999 |
-- |
-- |
-- |
-- |
-- |
| 160 |
-- |
-- |
-- |
621 |
641 |
696 |
741 |
847 |
892 |
917 |
957 |
1091 |
1067 |
1092 |
-- |
-- |
-- |
| 180 |
-- |
-- |
-- |
654 |
674 |
744 |
789 |
874 |
919 |
944 |
984 |
1047 |
1094 |
1119 |
-- |
-- |
-- |
| 200 |
-- |
-- |
-- |
685 |
704 |
776 |
821 |
930 |
975 |
1010 |
1050 |
1115 |
1160 |
1185 |
1395 |
1480 |
1530 |
| 224 |
-- |
-- |
-- |
-- |
-- |
802 |
857 |
965 |
1010 |
1045 |
1085 |
1150 |
1223 |
1243 |
1431 |
1516 |
1566 |
| 250 |
-- |
-- |
-- |
-- |
-- |
842 |
897 |
1006 |
1051 |
1076 |
1116 |
1181 |
1265 |
1285 |
1473 |
1572 |
1622 |
減速機的公稱傳動比和公稱輸入功率P1(N1=1500r/min)
| 公稱轉動比i |
規格 |
| 50 |
63 |
80 |
100 |
112 |
125 |
140 |
160 |
180 |
200 |
224 |
250 |
| 公稱輸入功率P1(KW) |
| 14 |
1.1 |
1.5 |
3 |
5.5 |
7.5 |
11 |
15 |
22 |
37 |
45 |
55 |
90 |
| 16 |
0.75 |
1.5 |
2.2 |
5.5 |
7.5 |
11 |
15 |
18.5 |
30 |
37 |
55 |
75 |
| 18 |
0.75 |
1.1 |
2.2 |
4 |
5.5 |
7.5 |
11 |
15 |
30 |
37 |
45 |
75 |
| 20 |
0.75 |
1.1 |
1.5 |
4 |
5.5 |
7.5 |
11 |
15 |
22 |
30 |
45 |
55 |
| 22.4 |
0.55 |
1.1 |
1.5 |
3 |
5.5 |
7.5 |
11 |
15 |
22 |
30 |
45 |
55 |
| 25 |
0.55 |
0.75 |
1.5 |
3 |
5.5 |
7.5 |
11 |
11 |
22 |
30 |
37 |
55 |
| 28 |
0.55 |
0.75 |
1.5 |
3 |
4 |
5.5 |
7.5 |
11 |
18.5 |
22 |
30 |
45 |
| 31.5 |
-- |
0.75 |
1.5 |
2.2 |
4 |
5.5 |
7.5 |
11 |
15 |
22 |
30 |
37 |
| 35.5 |
-- |
0.55 |
1.1 |
2.2 |
3 |
5.5 |
7.5 |
11 |
15 |
18.5 |
22 |
37 |
| 40 |
-- |
0.55 |
1.1 |
2.2 |
3 |
4 |
5.5 |
7.5 |
11 |
15 |
22 |
30 |
| 45 |
-- |
-- |
-- |
1.5 |
3 |
4 |
5.5 |
7.5 |
11 |
15 |
22 |
30 |
| 50 |
-- |
-- |
-- |
1.5 |
2.2 |
3 |
4 |
5.5 |
11 |
15 |
18.5 |
22 |
| 56 |
-- |
-- |
-- |
1.5 |
2.2 |
3 |
4 |
5.5 |
7.5 |
11 |
15 |
22 |
| 63 |
-- |
-- |
-- |
-- |
1.5 |
2.2 |
4 |
5.5 |
7.5 |
11 |
15 |
18.5 |
| 71 |
-- |
-- |
-- |
-- |
1.5 |
2.2 |
3 |
4 |
7.5 |
-- |
11 |
18.5 |
| 80 |
-- |
-- |
-- |
-- |
1.5 |
2.2 |
3 |
4 |
5 |
7.5 |
11 |
15 |
| 90 |
-- |
-- |
-- |
-- |
-- |
-- |
3 |
4 |
4 |
7.5 |
11 |
15 |
| 100 |
-- |
-- |
-- |
-- |
-- |
-- |
-- |
3 |
4 |
5.5 |
7.5 |
11 |
|
