一、概述
硬齒面減速器主要包括平行軸系列和垂直軸系列．平行軸減速器是按國家標準 (JB／T8853—200。1)生產，產品經優化設計。具有國際八十年代先進水平，它主要包括ZDY(單級)、ZLY(兩級)、ZSY(三級)和ZFY(四級)四大系列，垂直軸減速器是按國家標準(』B／T9002—1999)生產．用于輸入軸與輸出軸呈垂直方向布置的傳動裝置．它主要包括DBY、DCY和DFY三大系列；
1．性能特點
(1)中心距．公稱傳動比等主要參數均經優化設計，主要零、部件—里換性好
(2)齒輪均采用優質合金鋼經滲碳、淬火而成．齒面硬度達54～62HRC
(3)體積小、重量輕、精度高、承載能力大、效率高，壽命長，可靠性高、傳動平穩、噪聲低。
(4)一般采用油池潤滑．自然冷卻，當熱功率不能滿足時，可采用循環油澗滑或風扇。冷卻盤管冷卻。
2、應用范圍
(1)輸入轉速一般n、≤1500r／min．
(2)齒輪傳動圓周速度不大于20mis。
(3)工作環境—40_50~'C．如果低于0℃．啟動前潤滑油應預熱至0℃以上。本減速器可用于正反兩個方向運轉。
(4)可廣泛用于冶金、礦山、化工、建材、起重、運輸、紡織、造紙、儀器、塑料、橡膠、工程機械、能源等工業部門。
二、選用方法
1、已知參數和條件
原動機名稱，功率P1= kW 轉速n1= r／min
工作機名稱，功率P2= kW 轉速n2= r／min
要求的傳動比i=n、／n，
每天工作小時數 h，每小時啟動次數 次，每小時運轉周期 ％．
負荷特點(平穩、沖擊、嚴重沖擊)．可靠度要求(一般、較高、高)
環境溫度 ℃，現場散熱條件，冷卻水溫度 ℃
聯軸器型式．齒輪軸軸伸上是否還要承受其他附加力
裝配方式 型，輸出軸旋向(雙向旋轉時請說明主旋向)
有無其他特殊要求
2、按額定功率選擇規格型號
平行軸系列齒輪箱的公稱輸入功率P。(表9—20)按載荷平穩，每天工作時間小于或等于10h，每小時啟動不超過5次．允許啟動轉矩為工作轉矩的2倍。單向運轉，單對齒輪的接觸強度安全系數約為1，失效概率小于或等于1％等條件計算確定的，，齒輪箱雙向運轉時．需視情況將PA乘上0．8—1．0的系數， 當反向載荷大，換向頻繁、選用的可靠度系數K。較低時．系數取較小值．反之取較大值，、
所選齒輪箱的額定功率必須滿足：P(：二P：KAK；K。≤PA
式中：
Pc—計算功率
P2—工作機功率
KA—使用系數．
KS—啟動系數
KR—可靠度系數
3、按許用熱功率校核
平行軸系列齒輪箱的許用熱功率P，適用于環境溫度20C．每小時100％連續運轉和功率利用率(P2／P1·100％)為100％的情況，條件不同時須進行修正。

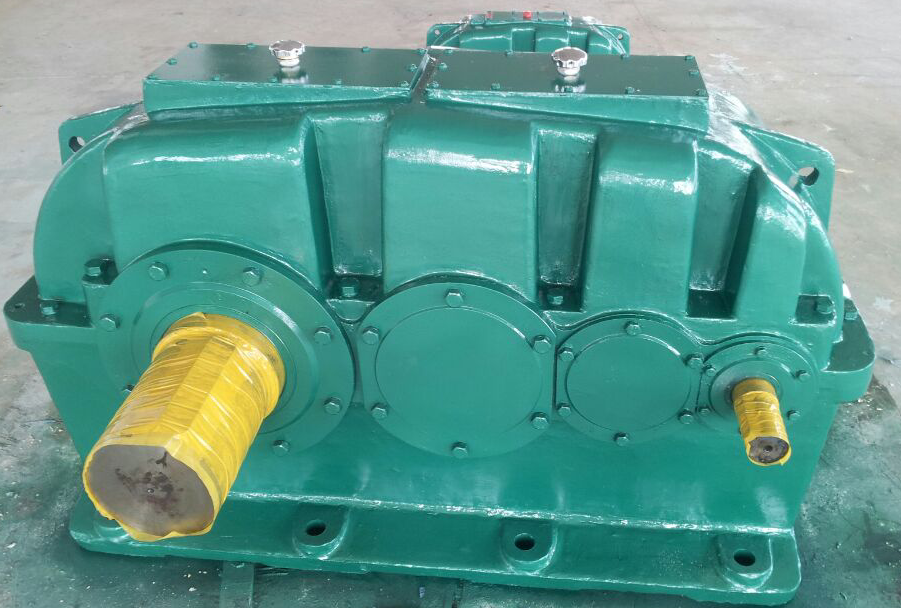

三、ZSY硬齒面減速機外形安裝圖：
了解詳細規格及基本參數詳情
| 規格 |
A |
B |
H |
a |
i=22.4-71 |
i=80-100 |
d1
(m6)
|
l2 |
L2 |
b2 |
t2 |
|
d1
(m6)
|
l1 |
L1 |
b1 |
t1 |
d1
(m6)
|
l1 |
L1 |
b1 |
t1 |
| 160 |
600 |
290 |
375 |
352 |
24 |
36 |
166 |
8 |
27 |
19 |
28 |
158 |
6 |
21.5 |
75 |
105 |
245 |
20 |
79.5 |
| 180 |
665 |
320 |
435 |
395 |
28 |
42 |
187 |
8 |
31 |
22 |
36 |
181 |
6 |
24.5 |
85 |
130 |
285 |
22 |
90 |
| 200 |
745 |
355 |
492 |
440 |
32 |
58 |
218 |
10 |
35 |
22 |
36 |
196 |
6 |
24.5 |
95 |
130 |
300 |
25 |
100 |
| 224 |
840 |
390 |
535 |
496 |
38 |
58 |
233 |
10 |
41 |
24 |
36 |
211 |
8 |
27 |
100 |
165 |
355 |
28 |
106 |
| 250 |
930 |
450 |
589 |
555 |
42 |
82 |
282 |
12 |
45 |
32 |
58 |
258 |
10 |
35 |
110 |
165 |
380 |
28 |
116 |
| 280 |
1025 |
500 |
662 |
620 |
48 |
82 |
307 |
14 |
51.5 |
38 |
58 |
283 |
10 |
41 |
130 |
200 |
440 |
32 |
137 |
| 315 |
1160 |
570 |
749 |
699 |
48 |
82 |
337 |
14 |
51.5 |
42 |
82 |
337 |
12 |
45 |
140 |
200 |
470 |
36 |
148 |
| |
i=22.4-35.5 |
i=40-90 |
|
| 355 |
1280 |
600 |
870 |
785 |
60 |
105 |
380 |
18 |
64 |
48 |
82 |
357 |
14 |
51.5 |
170 |
240 |
530 |
40 |
179 |
| 400 |
1420 |
690 |
968 |
880 |
65 |
105 |
410 |
18 |
69 |
55 |
82 |
387 |
16 |
59 |
180 |
240 |
560 |
45 |
190 |
| 450 |
1610 |
750 |
1067 |
989 |
70 |
105 |
450 |
20 |
74.5 |
60 |
105 |
450 |
18 |
64 |
220 |
280 |
640 |
50 |
231 |
| |
i=22.4-45 |
i=50-90 |
|
| 500 |
1790 |
830 |
1170 |
1105 |
80 |
130 |
515 |
22 |
85 |
65 |
105 |
490 |
18 |
69 |
240 |
330 |
730 |
56 |
252 |
| 560 |
2010 |
910 |
1320 |
1240 |
95 |
130 |
530 |
25 |
100 |
75 |
105 |
505 |
20 |
79.5 |
280 |
380 |
820 |
63 |
292 |
| 630 |
2260 |
1030 |
1480 |
1395 |
110 |
165 |
625 |
28 |
116 |
85 |
130 |
590 |
22 |
90 |
300 |
380 |
880 |
70 |
314 |
| 710 |
2540 |
1160 |
1655 |
1565 |
120 |
165 |
685 |
32 |
127 |
90 |
130 |
650 |
25 |
95 |
340 |
450 |
1010 |
80 |
355 |
| 規格 |
c |
m1 |
m2 |
m3 |
n1 |
n2 |
e1 |
e2 |
e3 |
h |
地腳螺栓孔 |
重量
Kg
|
潤滑油量
L
|
| d3 |
n |
| 160 |
32 |
510 |
170 |
245 |
38 |
120 |
83 |
107 |
188 |
180 |
18.5 |
8 |
170 |
10 |
| 180 |
32 |
570 |
190 |
275 |
37.5 |
137.5 |
85 |
109 |
209 |
200 |
18.5 |
8 |
205 |
14 |
| 200 |
40 |
630 |
210 |
300 |
40 |
150 |
97.5 |
128 |
238 |
225 |
24 |
8 |
285 |
19 |
| 224 |
40 |
705 |
235 |
335 |
43.5 |
165.5 |
110.5 |
141 |
263 |
250 |
24 |
8 |
395 |
26 |
| 250 |
50 |
810 |
270 |
380 |
60 |
195 |
120 |
158 |
293 |
280 |
28 |
8 |
540 |
36 |
| 280 |
50 |
855 |
285 |
430 |
35 |
200 |
120 |
160 |
325 |
315 |
28 |
8 |
750 |
53 |
| 315 |
63 |
960 |
320 |
490 |
40 |
218 |
143 |
189 |
364 |
355 |
35 |
8 |
940 |
75 |
| 355 |
63 |
1080 |
360 |
520 |
42.5 |
252.5 |
143 |
188 |
398 |
400 |
35 |
8 |
1400 |
115 |
| 400 |
80 |
1200 |
400 |
590 |
45 |
275 |
155 |
215 |
445 |
450 |
42 |
8 |
1950 |
160 |
| 450 |
80 |
1350 |
450 |
650 |
48 |
313 |
178 |
240 |
505 |
500 |
42 |
8 |
2636 |
220 |
| 500 |
100 |
1500 |
500 |
710 |
57.5 |
332.5 |
200 |
277 |
557 |
560 |
48 |
8 |
3800 |
300 |
| 560 |
100 |
1680 |
560 |
790 |
70 |
370 |
235 |
324 |
624 |
630 |
48 |
8 |
5100 |
450 |
| 630 |
125 |
1890 |
630 |
890 |
72.5 |
422.5 |
255 |
344 |
694 |
710 |
56 |
8 |
7060 |
520 |
| 710 |
125 |
2130 |
710 |
1000 |
92.5 |
472.5 |
297.5 |
400 |
780 |
800 |
56 |
8 |
9205 |
820 |
ZSY型減速機輸入功率表
|
公稱
傳動比
i
|
傳速r/min |
減速機型號ZSY |
| 輸入n1 |
輸出n2 |
160 |
180 |
200 |
224 |
250 |
280 |
315 |
355 |
400 |
450 |
500 |
560 |
630 |
710 |
| 公稱輸入功率PA KW |
| 22.4 |
1500 |
67 |
34 |
51 |
68 |
98 |
131 |
182 |
270 |
400 |
530 |
780 |
1065 |
1450 |
1865 |
-- |
| 1000 |
44 |
24 |
35 |
48 |
68 |
91 |
128 |
185 |
262 |
355 |
540 |
750 |
1025 |
1325 |
1905 |
| 750 |
33 |
18 |
27 |
37 |
52 |
70 |
97 |
135 |
215 |
275 |
415 |
580 |
800 |
1030 |
1485 |
|
25
|
1500 |
60 |
32 |
46 |
63 |
96 |
115 |
157 |
240 |
365 |
470 |
705 |
1020 |
1405 |
1865 |
-- |
| 1000 |
40 |
22 |
31 |
43 |
66 |
80 |
108 |
163 |
250 |
315 |
465 |
705 |
975 |
1325 |
1905 |
| 750 |
30 |
16 |
24 |
33 |
51 |
60 |
84 |
122 |
195 |
240 |
350 |
540 |
750 |
1030 |
1485 |
28
|
1500 |
54 |
29 |
42 |
58 |
86 |
113 |
142 |
220 |
325 |
425 |
625 |
945 |
1260 |
1800 |
-- |
| 1000 |
36 |
20 |
29 |
41 |
60 |
75 |
98 |
148 |
215 |
280 |
420 |
650 |
870 |
1245 |
1760 |
| 750 |
27 |
15 |
22 |
31 |
46 |
56 |
76 |
114 |
160 |
210 |
310 |
500 |
670 |
960 |
1355 |
31.5
|
1500 |
48 |
26 |
37 |
51 |
79 |
95 |
127 |
197 |
290 |
395 |
560 |
840 |
1140 |
1600 |
-- |
| 1000 |
32 |
17 |
26 |
35 |
55 |
63 |
86 |
132 |
195 |
270 |
370 |
585 |
790 |
1110 |
1565 |
| 750 |
24 |
14 |
20 |
27 |
42 |
49 |
65 |
100 |
145 |
200 |
280 |
450 |
605 |
855 |
1200 |
35.5
|
1500 |
42 |
23 |
34 |
47 |
70 |
88 |
117 |
178 |
275 |
350 |
510 |
755 |
1025 |
1450 |
-- |
| 1000 |
28 |
15 |
23 |
32 |
48 |
59 |
80 |
118 |
180 |
235 |
340 |
520 |
710 |
1000 |
1410 |
| 750 |
21 |
12 |
18 |
25 |
37 |
44 |
61 |
90 |
140 |
175 |
255 |
405 |
545 |
750 |
1090 |
40
|
1500 |
38 |
21 |
30 |
42 |
64 |
79 |
107 |
158 |
235 |
325 |
465 |
675 |
930 |
1300 |
-- |
| 1000 |
25 |
17 |
21 |
29 |
40 |
53 |
71 |
108 |
160 |
210 |
315 |
465 |
640 |
900 |
1315 |
| 750 |
19 |
11 |
16 |
22 |
31 |
41 |
55 |
80 |
125 |
155 |
235 |
360 |
465 |
680 |
1015 |
45
|
1500 |
33 |
17 |
24 |
34 |
46 |
70 |
96 |
142 |
215 |
280 |
410 |
615 |
850 |
1130 |
-- |
| 1000 |
22 |
12 |
16 |
24 |
32 |
47 |
64 |
95 |
145 |
185 |
280 |
425 |
590 |
770 |
1150 |
| 750 |
17 |
9 |
12 |
18 |
25 |
36 |
50 |
74 |
110 |
140 |
210 |
320 |
450 |
600 |
885 |
50
|
1500 |
30 |
15 |
22 |
32 |
46 |
63 |
85 |
128 |
195 |
245 |
360 |
540 |
750 |
1030 |
1490 |
| 1000 |
20 |
11 |
15 |
22 |
31 |
43 |
59 |
85 |
130 |
165 |
240 |
370 |
520 |
710 |
1030 |
| 750 |
15 |
8 |
12 |
17 |
24 |
32 |
43 |
65 |
95 |
125 |
180 |
290 |
400 |
550 |
795 |
56
|
1500 |
27 |
15 |
21 |
31 |
43 |
56 |
76 |
112 |
170 |
220 |
310 |
480 |
675 |
955 |
1340 |
| 1000 |
18 |
10 |
15 |
22 |
30 |
38 |
52 |
77 |
115 |
145 |
210 |
330 |
470 |
660 |
930 |
| 750 |
13.4 |
8 |
11 |
17 |
23 |
28 |
40 |
58 |
90 |
110 |
160 |
255 |
360 |
510 |
715 |
63
|
1500 |
24 |
12 |
17 |
23 |
37 |
45 |
61 |
102 |
145 |
195 |
280 |
425 |
605 |
860 |
1170 |
| 1000 |
16 |
8 |
12 |
16 |
25 |
30 |
42 |
70 |
100 |
130 |
190 |
290 |
420 |
600 |
810 |
| 750 |
12 |
6 |
9 |
12 |
20 |
23 |
32 |
52 |
75 |
100 |
140 |
225 |
325 |
460 |
620 |
71
|
1500 |
21 |
11 |
17 |
23 |
33 |
40 |
56 |
90 |
130 |
185 |
245 |
390 |
540 |
770 |
1045 |
| 1000 |
14 |
8 |
11 |
15 |
23 |
27 |
38 |
60 |
90 |
115 |
170 |
270 |
370 |
540 |
725 |
| 750 |
10.6 |
6 |
9 |
12 |
18 |
21 |
29 |
45 |
65 |
90 |
125 |
210 |
285 |
410 |
555 |
80
|
1500 |
18.8 |
9 |
13 |
18 |
26 |
36 |
51 |
80 |
115 |
155 |
225 |
340 |
470 |
675 |
960 |
| 1000 |
12.5 |
6 |
9 |
12 |
18 |
24 |
34 |
54 |
80 |
100 |
150 |
240 |
330 |
470 |
665 |
| 750 |
9.4 |
4 |
7 |
10 |
14 |
19 |
27 |
42 |
60 |
80 |
110 |
185 |
250 |
360 |
510 |
90
|
1500 |
16.7 |
8 |
12 |
18 |
25 |
33 |
46 |
74 |
105 |
140 |
200 |
305 |
395 |
590 |
765 |
| 1000 |
11.1 |
6 |
8 |
12 |
17 |
22 |
30 |
49 |
70 |
95 |
130 |
200 |
278 |
405 |
530 |
| 750 |
8.3 |
4 |
6 |
9 |
13 |
17 |
23 |
37 |
55 |
70 |
100 |
160 |
210 |
300 |
405 |
100
|
1500 |
15 |
8 |
11 |
16 |
24 |
30 |
43 |
60 |
-- |
-- |
-- |
-- |
-- |
-- |
-- |
| 1000 |
10 |
5 |
7 |
11 |
16 |
21 |
29 |
40 |
-- |
-- |
-- |
-- |
-- |
-- |
-- |
| 750 |
7.5 |
4 |
6 |
8 |
13 |
16 |
22 |
30 |
-- |
-- |
-- |
-- |
-- |
-- |
-- |
|
